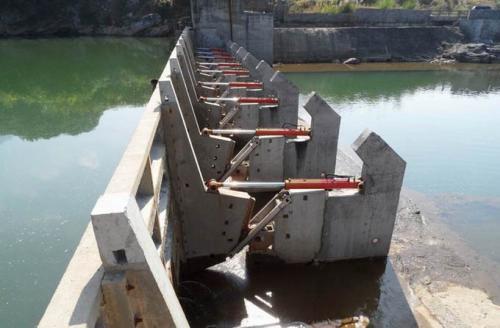

翻板闸门的工作原理

编辑:河北德群水利机械有限公司时间:2020-04-02

        翻板闸门是我们现阶段水利工程中使用较多的一种闸门。它的工作原理是利用了杠杆平衡原理以及转动。具体来说的话,就是翻板闸门利用了水力的和闸门的自重来相互制衡,我们可以通过增加阻尼来调节水力的大小,进而可以间接的控制水位线的高低。当上游水位线升高时,闸门则绕着底轴旋转,从而可以顺利的降低水位线的高度。而水位线的高度不足设定的高度,闸门则回关蓄水,使上游的水位线始终保持在设定的范围之内。

        翻板闸门是一种两个支点并带有支撑杆的闸门,由支撑架,闸门板,连接杆,滚轮等部分组成。翻板闸门是依靠水力的作用以及闸门两侧水位线的变化,从而控制闸门的开启和关闭。当上游的水位线升高时,水力对闸门的压力变大,使得闸门自动的向下开启到一定的倾角,使上游的水可以顺利的排出,直到两者再次达到受力平衡时,闸门关闭。当上游水位线没变化时,两者仍达到受力平衡的条件,闸门不会有任何的开启角度。而当下游的水位线高于上游水位线时,闸门则会反向开启到一定的角度,从而可以使下游的流量可以顺利的达到上游,直到两者再次达到受力平衡,闸门再次达到0倾角。

        翻板闸门是一种新型的拦蓄闸门结构,相比于其他的闸门,翻板闸门具有更鲜明的特点,同时在河道中有更丰富的使用环境。在中小型河道中,翻板闸门更值得被使用。
