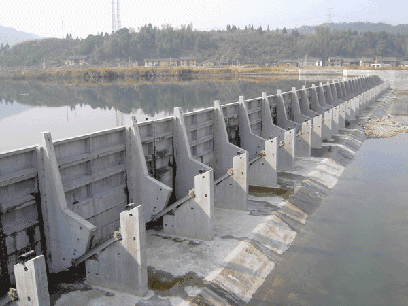

翻板闸门的结构特点

        翻板闸门是根据水力学和工程力学的平衡原理设计的钢筋混凝土翻板闸门。闸门的设计水位通常控制在闸门顶部上方15-500px之内。当水位超过闸门的水位时，闸门将随着闸门前面（水库中）水位上升速度的变化而变化。水位上升得越快，闸门打开到闸门的设计开度之前的速度就越快。当水位下降时，将以相应的水位下降速度将其关闭，直到其下降到设计起始水位（略低）为止。整个过程随水位的上升和下降相应地打开和关闭，无需任何人工和设备操作。其特点：不仅保持设计正常水位，确保发电头的进水流量（闸门对排水影响不大），而且解决了河道和取水口（冲刷后）的冲沙问题。闸门打开后，泥水将被从闸门底部冲洗掉，以防止沉淀物进入导流结构，并确保机械设备的完整性。

        该翻板闸门经济实惠，投资少，仅为传统闸门的60％左右。施工简单，工期短，维修方便。翻板闸门机降低了放洪水位，减少了被淹没的损失。同时又提高了水头的调控能力，增加了经济效益。

        新型翻板闸门由于采用了启闭机操作，操作范围由0度到90度，可以更准确的控制泄洪流量。也适用于需要春季排冰的水利水电工程；同时由于闸门和启闭机都在闸墩下，闸墩上无任何设备，简洁美观，也适用于城市景观工程

        翻板闸门液压缸的布局会影响缸的容量和冲程。在该方案中，气缸的容量为100吨，行程为3米，曲柄的长度为2.12米。如果增加曲柄臂的长度，则可以减小油缸的容量，并可以增加油缸的冲程；如果减小曲柄臂的长度，则可以增加油缸的容量并且可以减小油缸的行程。这就要求设计人员根据项目的具体情况进行比较。
