钢板闸门的应用场景

编辑:河北德群水利机械有限公司时间:2020-05-28

        钢板闸门是近年来发展起来的新型闸门,由门叶和固定在底座的横轴,液压装置,侧水封,液压锁定装置,自润滑轴承,底铰座等部分组成。门叶与门轴通过底铰座相连,并固定在闸底板上。门轴设置了底水封,门叶设置有侧水封,确保了止水效果。液压驱动装置驱动门轴转动,进而控制闸门启闭;液压锁定装置设定锁定点,确保闸门固定。闸门面板设置在上游侧,门体竖向垂直时闸门为全关,向下游侧旋转90°后平卧,闸门全开,闸门全开时门体完全淹没于门库中;闸门可调节局部开启,全关时门顶像滚水坝一样过流,形成人工瀑布,可营造良好的生态水景观。

        钢板闸门主要起挡水、泄洪的作用,按单向通水设计,挡水高度及闸孔孔径较小,根据闸门选定原则,结合工程实际情况,选择最合适的钢板闸门。

        钢板闸门的门叶主要由面板、主梁、吊耳、边柱、次梁、止水装置以及行走部分等组成,与门槽相配合能起到控制水流作用。门槽一般由主、侧、反支承轨道,顶(门楣)、侧止水座和底槛组成。闸门支承采用滑块,具有结构简单、便于维护的优点。平面钢闸门结构简单,技术成熟,运用广泛,而且挡水时闸门结构受力影响小,止水效果好。但是由于闸门为直升结构,闸门全开时整扇门直立于检修平台上,对景观稍有影响。钢板闸门配上拉式螺杆启闭机,需修建启闭房,启闭房建设可结合景观进行规划设计。

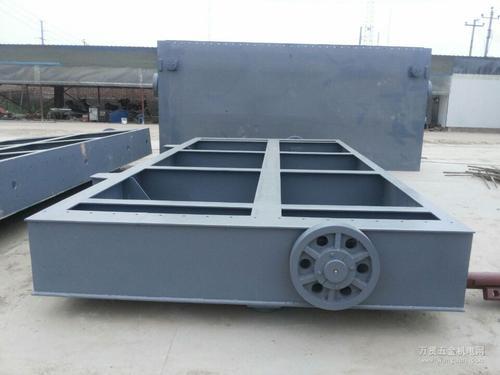

钢板闸门
