弧形闸门工作原理是什么

编辑:河北德群水利机械有限公司时间:2020-08-13

        弧形闸门的应用非常广泛,其结构非常简单,启闭力小,水流条件很好,适用在泄水建筑物上面作为工作闸门用。弧形闸门跟平面闸门的结构部分是一样的,都是由门叶、门槽埋件与启闭机械三个部分组成。

        弧形闸门又分为潜孔式闸门和露顶式闸门两种,这两种都是根据闸门门顶与水面位置距离来判定的,该闸门的启闭机械牵引的固定铰轴使门叶完成转动,在启门的时候需要克服闸门自身的重量还有它止水的时候与铰轴的摩阻力对轴心的阻力矩,所以该闸门启闭更加省力、速度更快,运转时也更加安全可靠;因为他不需要门槽,在泄流的时候水流状态很好,所以此类的闸门通常用于高水头工作闸门以及需要局部开启控制流量作为工作闸门来用。

        总体布置:

        弧形面板的曲率的中心布置有弧形闸门的铰轴,从而使得面板上全部水压通过铰轴中心。当孔口呈关闭状态的时侯,水压经门叶梁到达支臂传给支绞最后把水压力传到闸墩上面。

        潜孔式弧形闸门面板的曲率半径一般可取门高片的1.1-2.2倍,露顶式弧形闸门的面板曲率半径一般可取门高片的1.0-1.5倍。

        该闸门的支绞适合设置在过流时支绞不会受到水流以及漂浮物冲击的高程上,溢流坝上的露顶式闸门,支绞的位置可以设置在闸门底下的底槛上面0.5-0.75高度的地方,水闸上的露顶式闸门的支绞位置可以设置在闸门底槛上0.67-1.0高度的地方。

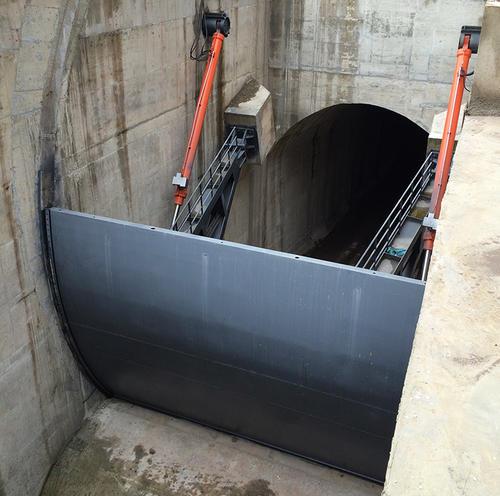

     弧形闸门
