弧形闸门都是什么构成的,可以分为哪几类?

编辑:河北德群水利机械有限公司时间:2020-09-08

        弧形闸门都是什么构成的,可以分为哪几类?

        闸门是一种安装在水闸建筑物孔板上的一种装置,他的作用可以调节流量、控制水量、拦截砂石等;闸门的结构和特点各不相同,按照这种性质来分可以分为弧形闸门、平面闸门、扇形闸门;今天我们中联来了解一下弧形闸门的定义以及都有哪些分类。

        第一我们先要知道什么是弧形闸门:从字面意思理解的话就是挡水面的圆柱体,结构中具有一部分弧面的闸门,该闸门没有门槽,开闭力很小并且水利条件非常好,这些是它的特点。该闸门在各种水道中都的到了广泛的应用。

        下面就来谈一谈弧形闸门到底有哪几种分类,分类的方式又是什么?

        (1)根据闸门门顶与水位的位置关系分类

        水位在门顶以上的称为潜孔式闸门,水位在门顶以下的就称为露顶式闸门。

        (2)闸门的传力臂的形式进行分类

        用于大宽高孔的称作斜支撑臂型,用于小宽度以及小高度孔板的称为支臂型。

        (3)闸门的支承铰链轴的形式进行分类

        可以分为锥形铰链、球面铰链、双圆柱铰链以及圆柱铰链。

        下面讲解一下该闸门的组成部分

        该种闸门是由支臂、门叶、支撑铰以及止水装置四部分组成。

        门叶的结构主要是由主横梁系统和主纵梁系统组成的,横梁系统主要用于开顶式或者宽高高的闸门,纵梁系统常常用于水头宽小的潜水器闸门。

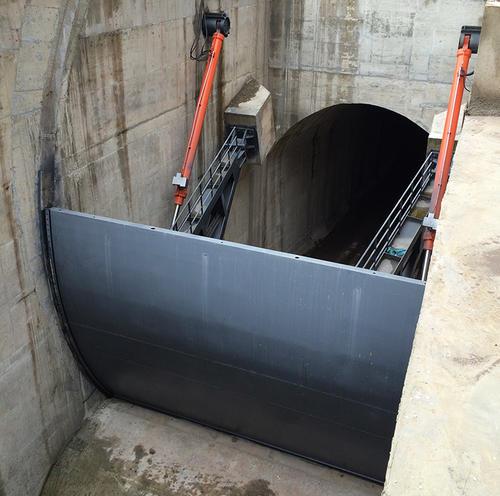

        弧形闸门
