翻板闸门工作的基本原理

编辑:河北德群水利机械有限公司时间:2020-09-17

        翻板闸门工作的基本原理

        翻版闸门利用的是闸门重量平衡的原理,增设阻尼反馈系统来达到闸门随上游水位升高逐渐开启泄流;上游的水位下降时逐渐回关蓄水,使上游水位始终保持在要求范围之内,拿两岸滚轮式的翻板闸门举例子,它是一种双支点带连杆的闸门,它会根据闸前水位变化靠水力平衡自动控制闸门的启闭,运行过程中不会出现撞击和拍打的一种翻板闸门。

        这种闸门由门叶、支腿、支墩、滚轮以及连杆等部件组成,当上游流量加大,门上友水位抬高,动水压力对支点的力矩会大于门重于摩阻力对支点的力矩时,闸门就会自动开启一定的倾角,直到倾角下面水压对支点的力矩与门重对支点的力矩相等,达到该流量下的新的平衡。开启的角度会随着流量变化而变化,流量不变角度也不会发生改变,当上游流量减少到一定的成都木门中对支点的力矩大于动水压力与摩阻力对支点的力矩时,翻版闸门就会自动回关一定倾角,达到流量平衡。

        运用翻板闸门的优点:

        1. 该闸门的设计结构原理独特,结构简单,制造方便;

        2. 施工方面也非常简单,价位合理;

        3. 自动启闭,自控水位非常的准确,运行时稳定性良好,管理以及维护上都是非常方便的;

        4. 因为它可以自动调控水位,当水资源短缺,在合理使用和利用水资源上面都是有其一定的优势。

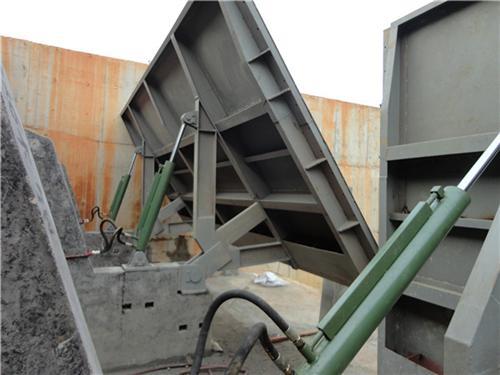

        翻板闸门
